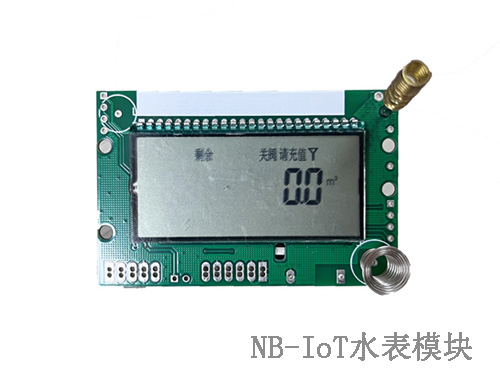

低功耗NB-IoT水表模塊計量表的構成及應用

NB-IoT即NarrowBand Internet of Things，該類水表模塊工作是通過stm32單片機控制，利用NB-IoT無線通信方式的低功耗透傳模塊，功耗低的同時，能夠做到串口設備與網絡服務器之間數據的雙向透明傳輸，因而在如今的無限遠傳式抄表系統應用中非常常見。該類模塊的諸多優勢可以使其應用在物聯網的各個領域，除了智能水表、智能電表等計量表具，在共享單車、智能井蓋、智慧停車領域等也得到了應用。

NB-IoT是低功耗廣域網絡中授權頻段中的一種技術，覆蓋廣，在同樣的頻段下能比現有的網絡增益20dB覆蓋面積擴大100倍，其次NB-IoT可以支撐海量連接，終端模塊的待機時間可長達10年，因此功耗更低。低功耗NB-IoT水表模塊由單片機、通信模塊、電源管理模塊等幾部分構成，其中的單片機主要用來控制模塊，實現各功能；通信模塊主要用于數據傳輸；電源管理模塊可以實現模塊5V或3.8V供電。NB-IoT芯片自身功耗低的原因在于，系統上采用鋰亞硫酰氯電池，同時引入了eDRX和PSM省電技術和模式，電池壽命強，設備的電量待機時長更久，用以可以解決遠傳水表或電表的數據傳輸、低功耗等難題。

NB-IoT水表模塊支持兩路UDP同時連接，支持CoAP協議，依靠供水方的網絡可以讓智能水表的數據實現雙向透明傳輸。通信是不是能標準化是物聯網能夠大規模應用的關鍵之一，基站覆蓋范圍內NB-IoT網絡的接入終端量是蜂窩網的50~100倍，這使其在普通家庭的智能家居發展中也起到重要作用，家庭設備連入互聯網困難使得智能樓宇的構成也比較困難，NB-IoT的出現就滿足了智慧家庭所有設備聯網的要求。
