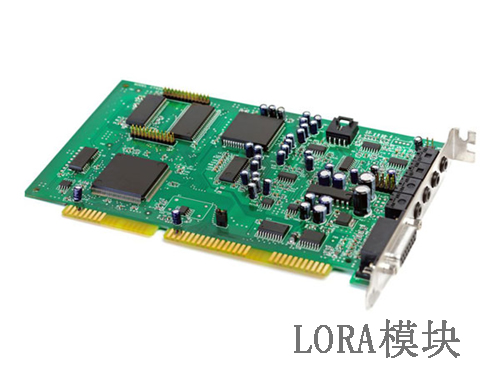

基于LORA水電表模塊的遠程抄表系統構成

智能水電表的應用優勢之一就是可以實現智能抄表，而抄表方案又有多種技術，目前主要應用的是有線抄表和無線抄表，無線抄表技術是更受歡迎的，安裝無需現場布線，便捷性高，維護更新也比較簡單。當然，一些無線技術也存在一定問題，如FSK，其無線距離短、穿透力差且信號不穩定，如GPRS，雖然沒有FSK的諸多缺陷但是耗電量大。LORA技術應用則同時解決了傳輸距離、信號強度以及耗電問題，基于LORA水電表模塊的遠程抄表系統具有更明顯的無線抄表優勢，在各行業及普通民用范圍都起到重要作用。

LORA水電表模塊更好地滿足了無線智能抄表系統的要求，工業自動化、城市居民住宅建設以及小城鎮建設的發展使獨立水表電表數量增多，這給傳統需要人力抄表的方式帶來壓力，且人工操作效率低，勞動成本大，已經不再滿足當下社會的需求，因而遠程抄表已成為智能化水電應用的重要組成部分?；?/span>LORA技術的遠程超標系統由路由模塊、中繼器、電能表組成，其中：

路由模塊主要對整個系統做集中管理，并對該計量電表或水表的數據做抄讀；

中繼器主要負責該計量表具中繼無線；

電能表是整個無線抄表系統的中心設備，所有其它設備都是為抄讀該表具的計量數據做服務的。

在抄表系統運行過程中，不論是智能水表還是智能電表都具有安裝物理范圍廣的問題，這就導致直抄近端區及中繼遠端區這兩種情況同時存在，對于前者，可以通過無線模塊直接抄讀，但是對于中繼遠端區則需要通過中繼器進行無線數據轉發。

那么，系統是如何實現無線抄表的？

基于LoRa模塊的遠程抄表系統采用的是主從式網絡，水電表模塊集中管理中繼器、電能表，其網絡構建分為路徑探測請求流程和路徑探測響應流程：路徑探測請求流程由路由模塊發起，中繼器在接收到路徑探測請求幀后根據內容做選擇性中繼轉發，從而達到中繼導表端；路徑探測響應流程由末端中繼器發起，路徑探測響應流程由末端中繼器發起,中繼器在接收到路徑探測響應幀后，根據自身存儲的中繼路徑構建路徑探測響應幀回傳，路由模塊接收到路徑探測響應幀就可以確定該路徑能夠?qū)崿F(xiàn)抄表。
